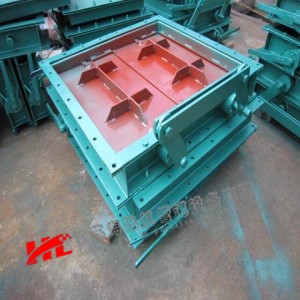

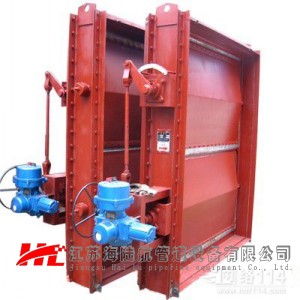

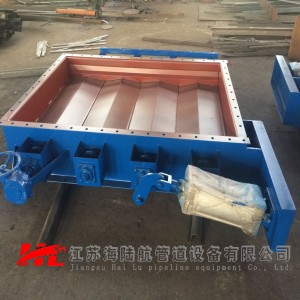

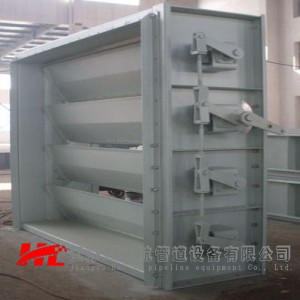

矩型风门

矩型风门

【品牌归属】:海陆航 【生产能力】:单台、批量、非标订做 【应用范围】:化工、石油、冶金、钢厂、电厂、船舶等 【金属材料】:Q235、Q345、304、316L、各类特殊材料 【非金属类】:非金属织物蒙皮、氟橡胶胶布、玻璃纤维布等

咨询电话:0523-88899977邮箱:bwg@hailuhang.com
获取优惠报价 在线咨询设备

产品中心

PRODUCT CENTER

在线咨询

产品介绍



方风门说明:
    方风门有单轴、双轴、三轴、四轴和五轴等五种形式,编制规格定300*400~2400*2000等66种。
    风门的位置允许水平或垂直布置。
    方风门主轴前轴承颈上,供装设蜗轮箱用。方风门装设有挡板全开时的挡钉。
    方风门本身均不带任何传动装置,可按需要选取。有关传动装置的型式与规格等,见本手册的“传动装置”部分。
    方风门轴17*17mm和蜗轮箱轴轴径为22mm的配78.4N·m(8Kg·m)力矩传动装置。风门轴32*32mm和蜗轮箱轴轴径为32mm的配294N·m(30Kg·m)力矩传动装置。若力矩大于上述数值,则需核对风门轴和蜗轮箱轴轴径。
    方风门在全闭状态下的泄漏率≤3%;最高工作压力≤50KPa;最高工作温度≤400℃。
风门订货时,应提供以下使用工况参数:
    1、  最高工作压力(P):Pa;
    2、  最高工作温度(t):℃;
    3、  工作介质;
    4、  挡板在管道中的用途、位置及出轴方向;
    5、  操作要求。
风门制造厂应提供以下数据:
    1、  挡板在全开状态下的阻力系数;
    2、  挡板在全闭状态下的泄露率;
    3、  挡板的驱动力矩;
气动操作挡板的空气参数及耗气量;

性能特点

方风门说明:
    方风门有单轴、双轴、三轴、四轴和五轴等五种形式,编制规格定300*400~2400*2000等66种。
    风门的位置允许水平或垂直布置。
    方风门主轴前轴承颈上,供装设蜗轮箱用。方风门装设有挡板全开时的挡钉。
    方风门本身均不带任何传动装置,可按需要选取。有关传动装置的型式与规格等,见本手册的“传动装置”部分。
    方风门轴17*17mm和蜗轮箱轴轴径为22mm的配78.4N·m(8Kg·m)力矩传动装置。风门轴32*32mm和蜗轮箱轴轴径为32mm的配294N·m(30Kg·m)力矩传动装置。若力矩大于上述数值,则需核对风门轴和蜗轮箱轴轴径。
    方风门在全闭状态下的泄漏率≤3%;最高工作压力≤50KPa;最高工作温度≤400℃。
风门订货时,应提供以下使用工况参数:
    1、  最高工作压力(P):Pa;
    2、  最高工作温度(t):℃;
    3、  工作介质;
    4、  挡板在管道中的用途、位置及出轴方向;
    5、  操作要求。
风门制造厂应提供以下数据:
    1、  挡板在全开状态下的阻力系数;
    2、  挡板在全闭状态下的泄露率;
    3、  挡板的驱动力矩;
气动操作挡板的空气参数及耗气量;
