产品介绍

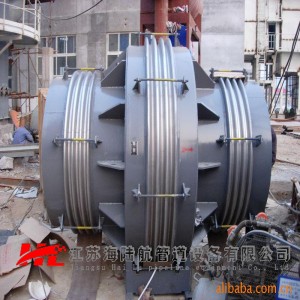

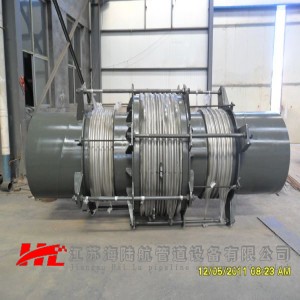

直管压力平衡式波纹膨胀节简介 :
该膨胀节是由一个工作波纹管或中间管所连接的两个工作波纹管和一个平衡波纹管及工作拉杆等结构件组成。主要用于吸收轴向与横向组合位移并能平衡波纹管压力推力的膨胀节。我公司生产的直管压力平衡式波纹膨胀节采用美国EJMA标准优化设计。产品被广泛应用到冶炼、电厂、工业装备制造和工程管道管系的连接上，有效的保证了压力管道在输送各种有害有毒易燃易爆介质时的高安全性能，避免泄露污染造成海洋、天空、工厂等环境污染。其产品特点是耐高温、耐高压、耐腐蚀、耐疲劳、耐磨损.
管压力平衡式波纹膨胀节性能特点： 由两组工作波和一个面积是工作波2倍的平衡波以及2组传力拉杆构成，膨胀节通过受力构件（大拉杆或者舌管）来承受内压推力该补偿器主要用于补偿管系的轴向位移，若再增加一组工作波可以吸收少量的横向位移，不能吸收角向位移，该补偿器一般用于压力较高的直管道，其压力推力由波纹管自身结构件承受，管线固定支架仅考虑波纹管的弹性力及管道摩擦阻力。
性能特点
直管压力平衡式波纹膨胀节应用范围：多用于不宜设置大推力固定支架的高物位直立管线或大直径管线中。
工作原理
该膨胀节是由一个工作波纹管或中间管所连接的两个工作波纹管和一个平衡波纹管及工作拉杆等结构件组成。主要用于吸收轴向与横向组合位移并能平衡波纹管压力推力的膨胀节。我公司生产的直管压力平衡式波纹膨胀节采用美国EJMA标准优化设计。产品被广泛应用到冶炼、电厂、工业装备制造和工程管道管系的连接上，有效的保证了压力管道在输送各种有害有毒易燃易爆介质时的高安全性能，避免泄露污染造成海洋、天空、工厂等环境污染。其产品特点是耐高温、耐高压、耐腐蚀、耐疲劳、耐磨损.管压力平衡式波纹膨胀节性能特点： 由两组工作波和一个面积是工作波2倍的平衡波以及2组传力拉杆构成，膨胀节通过受力构件（大拉杆或者舌管）来承受内压推力该补偿器主要用于补偿管系的轴向位移，若再增加一组工作波可以吸收少量的横向位移，不能吸收角向位移，该补偿器一般用于压力较高的直管道，其压力推力由波纹管自身结构件承受，管线固定支架仅考虑波纹管的弹性力及管道摩擦阻力。
技术参数
产品分类： 直管压力平衡补偿器产品名称：直管压力平衡式波纹膨胀节
公称通径：DN100～DN3000（mm）
设计压力：0．1～2．5（Mpa）
设计温度：-25℃～450℃
连接方式：法兰/ 焊接
执行标准：GB/T12777-2008
材 质：SUS304, SUS321, SUS316L, SUS309, SUS310s
